液壓系統有多種回路，在一泵多缸的系統中，雖然液壓缸的有效工作面積持平，可是因為運動中所受負載不均衡，摩擦阻力也不持平，泄漏量的不同以及制作上的差錯等，很難使液壓缸同步動作。液壓系統中的同步回路的效果就是為了克服這些影響，彌補它們在流量上所形成的改變。接下來，旭展機械小編也是要為大家具體分析下。
串聯液壓缸的同步回路。 一個液壓缸回油腔排出的油液，被送入二個液壓缸的進油腔。假如串聯油腔活塞的有用面積持平，便可完成同步運動。這種回路兩缸能接受不同的負載，但泵的供油壓力要大于兩缸工作壓力之和。
因為泄漏和制作差錯，影響了串聯液壓缸的同步精度，當活塞往復多次后，會產生嚴重的失調現象，為此要采取補償辦法。
㈡流量操控式同步回路，用調速閥操控的液壓系統同步回路
兩個并聯的液壓缸，分別用調速閥操控的同步回路。兩個調速閥別離調節兩缸活塞的運動速度，當兩缸有用面積持平時，則流量也調整得相同，若兩缸面積不等時，則改變調速閥的流量也能到達同步運動。
用調速閥操控的同步回路，結構簡單，而且能夠調速，可是因為受到油溫改變以及調速閥功能差異等影響，同步精度較低，一般在5%～7%左右。
㈢用電液伺服閥操控的液壓系統同步回路
比方一個用電液伺服閥完成同步運動的回路。回路中伺服閥依據兩個位移傳感器的反饋信號持續不斷地操控其閥口的開度，使經過的流量與經過換向閥時的流量相同，然后確保了兩個液壓缸取得雙向的同步運動。
這種回路的同步精度很高，能滿足大多數工作部件所要求的同步精度。但因為伺服閥有必要經過與換向閥相同的較大流量，規格尺寸要選得很大，因而價格昂貴，適用于兩個液壓缸相距較遠而同步精度又要求很高的場合。

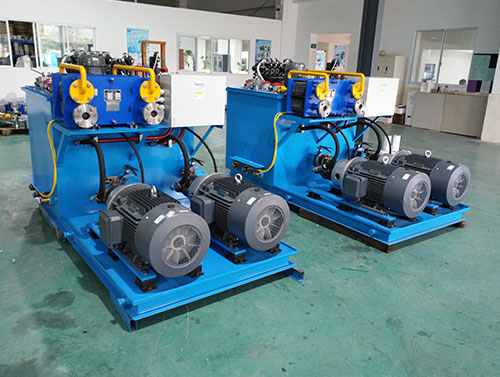

蘇州旭展機械有限公司是專業生產液壓閥，液壓閥泵站，液壓系統，液壓設備的廠家，產品廣泛應用于：立臥式注塑機、硫化機、裁斷機、壓鑄機、彎管機、吹瓶機、升降機、液壓壓機等各種自動化設備中，產品品質保障，售后保障，價格公道，歡迎大家前來咨詢合作。
